Термопреобразователи сопротивления ДТС-EХ

Характеристика

ДТСХХ4-ЕХ

ДТСХХ5-ЕХ

Номинальная статическая характеристика (НСХ)

50М; 100М

50П; 100П; Pt100

50М; 100М

50П; 100П; Pt100

Рабочий диапазон измеряемых температур*

-50...+150 °С

-50...+250 °С

-50...+180 °С

-50...+500 °С

Класс допуска

В; С

А; В; С

В; С

А; В; С

Группа климатического исполнения

Д2, Р2

Д2, Р2

Условное давление

10 МПа

10 МПа

Величина рабочего тока, не более

5 мА

5 мА

Показатель тепловой инерции, не более

10...30 с

10...30 с

Количество чувствительных элементов

1 шт.

1 шт.; 2 шт.

Сопротивление изоляции, не менее

100 МОм

100 МОм

Схема соединения внутренних проводников

2-х, 3-х, 4-х проводная

2-х, 3-х, 4-х проводная

Степень защиты по ГОСТ 14254

IP54

IP54

Материал защитной арматуры

сталь 12Х18Н10Т (мод. 024, 044-184);
латунь (мод. 014, 034, 204)

сталь 12Х18Н10Т

Маркировка взрывозащиты

0ExiaIIC T1...T6

0ExiaIIC T1...T6

Температурный класс в маркировке взрывозащиты

T4...T6

T3...T6

T4...T6

T1...T6

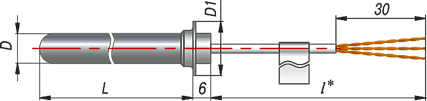

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

014

D = 5 мм

L = 20 мм

024

D = 8 мм

L = 30 мм

034

D = 5 мм, M = 8х1 мм**

L = 20 мм

044

D = 8 мм, M = 12х1,5 мм**

L = 30 мм

054

D = 6 мм, M = 16х1,5 мм**,
S = 22 мм, h = 9 мм

L, мм
60, 80, 100, 120,
160, 200, 250, 320,
400, 500, 630, 800,
1000

064

D = 8 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

074

D = 10 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

194

D = 6 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

остальное см. мод.074

084

D = 10 мм, M = 20х1,5 мм**,
S = 27 мм, h = 8 мм

094

D = 6 мм, D1 = 13 мм

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

124

D = 6 мм, M = 16x1,5 мм**, S = 17 мм

L, мм
60, 80, 100, 120,
160, 200, 250, 320,
400, 500

134

D = 8 мм, M = 20x1,5 мм**, S = 22 мм

144

D = 10 мм, M = 20x1,5 мм**, S = 22 мм

остальное см. мод.144

154

D = 10 мм, M = 20x1,5 мм**, S = 22 мм

174

D = 5 мм, D1 = 11,8 мм

L, мм
100, 120, 160,
200, 250

184

D = 6 мм, D1 = 11,8 мм

204

M = 10x1 мм**, S = 14 мм

L, мм
40,

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

015

D = 8 мм

L, мм 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D = 10 мм

035

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

L, мм 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

045

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

145

D = 6 мм, M = 20х1,5 мм**, S = 22 мм

  остальное см. мод. 045

055

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

L, мм 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

065

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

075

D = 10 мм, M = 20х1,5 мм**, S = 27 мм

085

D = 10 мм, M = 27х2 мм**, S = 32 мм

095

D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

105

D = 8 мм, M = 20х1,5 мм**, S = 27 мм

Конструктивное исполнение

Модель

Технические характеристики

Название

Значение

50М; 100М;

50П; 100П; Pt100
