Термопреобразователи (датчики температуры) серии 3ххх для систем HVAC

Главная / Контрольно-измерительные приборы и автоматика (КИП и А) / Датчики температуры / Термопреобразователи (датчики температуры) серии 3ххх для систем HVAC

Датчик температуры для контуров нагрева ДТС3014-PТ1000.B2.50/2

Датчик  ДТС3014-PТ1000.B2.50/2. Предназначен для измерения температуры воды в контурах нагрева (в защитной гильзе) и измерения температуры воздуха. Датчик имеет длину погружной части (гильзы) 50 мм и соединительный кабель длиной 2 м. Чувствительный элемент - Pt1000.

Температура среды

-50...+120 °С

Погрешность

(0,3+0,005|t|) °С

Длина:

- гильзы (погружной части)

50 мм

- кабельного вывода

2 м

Тип сенсора

Pt1000 РСА1.2010.10L

Материал защитной арматуры

12Х18Н10Т

Схема подключения

двухпроводная

Материал кабеля

силиконовый кабель AWG24x2

(устойчив к внешним воздействиям)

Степень защиты

IP67





Габаритный чертеж термопреобразователя ОВЕН ДТС3014





Датчик температуры для трубопроводов ДТС3194-PТ1000.B2.250/2



Датчик  ДТС3194-PТ1000.B2.250/2 предназначен для измерения температуры воды в трубопроводах контуров отопления. Датчик имеет наружную коническую резьбу R1/2" и соединительный кабель длиной 2 м. Чувствительный элемент - Pt1000.





Технические характеристики:

Температура среды

-50...+120 °С

Погрешность

(0,3+0,005|t|) °С

Длина:

- гильзы (погружной части)

50 мм

- кабельного вывода

2 м

Тип сенсора

Pt1000 РСА1.2010.10L

Материал защитной арматуры

12Х18Н10Т

Схема подключения

двухпроводная

Материал кабеля

силиконовый кабель AWG24x2

(устойчив к внешним воздействиям)

Степень защиты

 IP67






Габаритный чертеж термопреобразователя ОВЕН ДТС194








Датчик температуры для трубопроводов ДТС3105-PТ1000.B2.х

Датчик  ДТС3105-PТ1000.В2.x предназначен для измерения температуры воды в трубопроводах контуров отопления. Датчик имеет наружную коническую резьбу R1/2". Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой. В стандартных модификациях датчик выпускается с длинами монтажной части L = 70, 120 и 220 мм.

Технические характеристики:

Температура среды

-50...+120 °С

Погрешность

(0,3+0,005|t|) °С

Допустимое давление

1,6 МПа

Длина монтажной части L:

- ДТС3105-PТ1000.В2.70

70 мм

- ДТС3105-PТ1000.В2.120

120 мм

- ДТС3105-PТ1000.В2.220

220 мм

Тип сенсора

Pt1000 РСА1.2010.10L

Материал защитной арматуры

12Х18Н10Т

Схема подключения

двухпроводная

Степень защиты

IP54

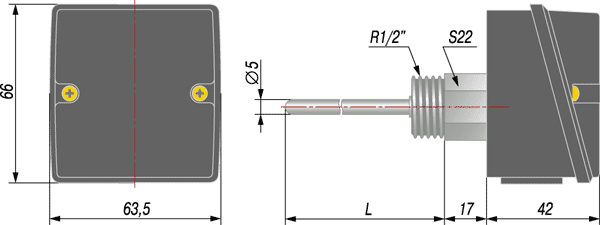

Габаритный чертеж термопреобразователя ОВЕН ДТС3105







Датчик температуры для воздуховодов ДТС3015-PТ1000.B2.200

Датчик  ДТС3015-PТ1000.В2.200 предназначен для измерения температуры в канале воздуховода системы вентиляции. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.Датчик имеет длину погружной (монтажной) части 200 мм.





Технические характеристики:

Температура среды

-50...+120 °С

Погрешность

(0,3+0,005|t|) °С

Длина монтажной части

200 мм

Тип сенсора

Pt1000 РСА1.2010.10L

Схема подключения

двухпроводная

Степень защиты

IP54




Габаритный чертеж термопреобразователя ОВЕН ДТС3105







Датчик температуры наружного воздуха ДТС3005-PТ1000.B2

Датчик  ДТС3005-PТ1000.В2 предназначен для измерения температуры наружного воздуха или воздуха внутри зданий. Устанавливается на плоскую поверхность стены.Является аналогом датчика ДТС125-50М.В2.60. Для подключения кабеля в корпусе предусмотрено отверстие, которое закрывается заглушкой.





Технические характеристики:

Температура среды

-50...+120 °С

Погрешность

(0,3+0,005|t|) °С

Тип сенсора

Pt1000 РСА1.2010.10L

Схема подключения

двухпроводная

Степень защиты

IP54








Датчик температуры воды накладной ДТС3225-PТ1000.B2

Накладной датчик температуры воды ОВЕН ДТС3225-PТ1000.В2 предназначен для измерения температуры воды в трубопроводах систем отопления и вентиляции. Датчик устанавливается на трубопровод, крепление осуществляется с помощью хомута.Для улучшения теплопроводности имеет медную пластину, изогнутую под соответствующий диаметр трубопровода.



Технические характеристики:

Температура среды

-50...+120 °С

Погрешность

(0,3+0,005|t|) °С

Диаметр трубопровода:

- номинальный

40 мм или 11/4"

- минимальный

20 мм или 1/2"

- максимальный

ограничен только размером хомута

Схема подключения

двухпроводная

Степень защиты

IP54



3225
