Термоэлектрические преобразователи ДТП (датчики температуры - термопары)

Главная / Контрольно-измерительные приборы и автоматика (КИП и А) / Датчики температуры / Термоэлектрические преобразователи ДТП (датчики температуры - термопары)

Термоэлектрические преобразователи типа ДТПL(ХК) и ДТПK(ХА) (датчики температуры - термопары)

Технические характеристики

Модификация датчиков

Характеристика

ДТПКХХ4

ДТПLХХ4

ДТПКХХ5

ДТПLХХ5

Номинальная статическая характеристика (НСХ)

K(ХА)

L(ХК)

K(ХА)

L(ХК)

Рабочий диапазон измеряемых температур:

-40...+400 °С

-40...+1200 °С (см. материал защитной арматуры)

-40...+600 °С

Класс допуска датчика

2

2

Условное давление

10 МПа

10 МПа

Исполнение рабочего спая термопары, относительно корпуса датчика

изолированный; неизолированный

изолированный; неизолированный

Диаметр термоэлектродной проволоки

0,5; 0,7

0,7; 1,2; 3,2

Показатель тепловой инерции, не более:





- с изолированным рабочим спаем

20 с

60 с

- с неизолированным рабочим спаем

10 с

10 с

Сопротивление изоляции, не менее

100 МОм

100 МОм

Количество рабочих термопар в изделии

1 шт.

1 шт.; 2 шт.

Степень защиты по ГОСТ 14254

IP54

IP54

Материал защитной арматуры

сталь 12Х18Н10Т

сталь 12Х18Н10Т (Tmax до 800 °С) сталь 08Х20Н14C2 (Tmax до 900 °С) сталь 15Х25Т (Tmax до 1000 °С) сталь ХН45Ю (Tmax до 1100 °С*) керамика МКРц (Tmax до 1100 °С*)

сталь 12Х18Н10Т

* до 1200°С при работе в кратковременном режиме



  Модели с кабельным выводом типа (ХХ4)

Конструктивное исполнение

Модель

Параметры

Длина монтажной части L*, мм

Модели с кабельным выводом (ХХ4)

014

D = 5 мм

L = 20 мм

024

D = 8 мм

L = 30 мм

Модели с кабельным выводом (ХХ4)

034

D = 5 мм, М = 8х1 мм**

L = 20 мм

044

D = 8 мм, M = 12х1,5 мм**

L = 30 мм

Модели с кабельным выводом (ХХ4)

054

D = 6 мм, М = 16х1,5 мм**, S = 22 мм, h = 9 мм

L, мм 60, 80, 120, 160, 200, 250, 320, 400, 500

064

D = 8 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

074

D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

Модели с кабельным вы-водом (ХХ4)  остальное см. мод.074

084

D = 10 мм, M = 20х1,5 мм**, S = 27 мм, h = 8 мм

Модели с кабельным выводом (ХХ4)

094

D = 6 мм, D1 = 13 мм

L, мм 60, 80, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

104

D = 8 мм, D1 = 18 мм

114

D = 10 мм, D1 = 18 мм

Модели с кабельным выводом (ХХ4)

124

D = 6 мм, M = 16х1,5 мм**, S = 17 мм

L, мм 10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500

134

D = 8 мм, M = 20х1,5 мм**, S = 22 мм

144

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

Модели с кабельным вы-водом (ХХ4)  остальное см. мод. 144

154

D = 10 мм, M = 20х1,5 мм**, S = 22 мм

Модели с кабельным выводом (ХХ4)

174

D = 1,5 мм, D1 = 11,8 мм

L, мм 60, 80,  100, 120, 160, 200, 250

184

D = 3 мм, D1 = 11,8 мм

194

D = 5 мм, D1 = 11,8 мм

Модели с кабельным выводом (ХХ4)

204

M = 10х1 мм**, S = 14 мм

L, мм 40, 65

* Длина кабельного вывода l и длина монтажной части L выбираются при зака-зе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.



Модели с коммутационной головкой (ХХ5)

Конструктивное исполнение

Модель

Параметры

Материал защитной арматуры (диапазон температур)

Длина монтажной части L****, мм

ДТПL

ДТПК

Модели с коммутационной головкой (ХХ5)

015

D=8 мм

сталь 12Х18Н10Т (-200... +600°С)

сталь 12Х18Н10Т (-200...+800°С)

L, мм 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

025

D=10 мм

сталь 12Х18Н10Т (-200...+800°С) или сталь 08Х20Н14С2 (-200...+900°С)

Модели с коммутационной головкой (ХХ5)

035

D=8 мм, M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200...+800°С)

045

D=10 мм, M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200...+800°С) или сталь 08Х20Н14С2 (-200...+900°С)

Модели с коммутационной головкой (ХХ5)

055

D=10 мм, M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200...+800°С)

Модели с коммутационной головкой (ХХ5)

065

D=8 мм, M=20х1,5 мм**, S=27 мм

075

D=10 мм, M=20х1,5 мм**, S=27 мм

сталь 12Х18Н10Т (-200...+800°С) или сталь 08Х20Н14С2 (-200...+900°С)

085

D=10 мм, M=27х2 мм**, S=32 мм

Модели с коммутационной головкой (ХХ5)

095

D=10 мм, M=20х1,5 мм**, S=22 мм

сталь 12Х18Н10Т (-200...+800°С)

Модели с коммутационной головкой (ХХ5)

105

D=8 мм, M=20х1,5 мм**, S=27 мм

Модели с коммутационной головкой (ХХ5)

115*

D=20 мм

сталь 12Х18Н10Т (-200...+800°С) или сталь 15Х25Т (-200...+1000°С) или сталь ХН45Ю (-200...+1100°С, до 1200°С при работе в кратковременном режиме)

L1/L2, мм 500/400, 1000/800, 1600/1250

Модели с коммутационной головкой (ХХ5)

125*

D=20 мм

L, мм 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Модели с коммутационной головкой (ХХ5)

135*

D=20 мм, M=27х2 мм**, S=32 мм

Модели с коммутационной головкой (ХХ5)

145***

D=12 мм, D1=20 мм

керамика МКРц (-200...+1100°С, до 1200°С при работе в кратковремен-ном режиме)

L, мм 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Модели с коммутационной головкой (ХХ5)

155*

D=20 мм, D1=30 мм

Модели с коммутационной головкой (ХХ5)

165*

D=20 мм, D1=30 мм, M=27х2 мм**, S=32 мм

Модели с коммутационной головкой (ХХ5)

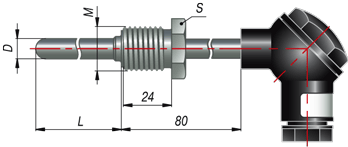

185

D=10 мм, M=22х1,5 мм**, S=27 мм

сталь 12Х18Н10Т (-200...+800°С)

L, мм 80, 100, 120, 160, 200, 250, 320, 400

195

D=10 мм, M=27х2 мм**, S=27 мм

Модели с коммутационной головкой (ХХ5)

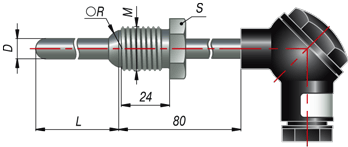

205

D=10 мм, M=22х1,5 мм**, S=27 мм, R=9,5 мм

215

D=10 мм, M=27х2 мм**, S=32 мм, R=12 мм

Модели с коммутационной головкой (ХХ5)

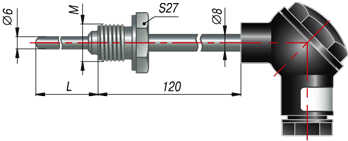

265

D=6 мм, M=22х1,5 мм**, S=27 мм

L, мм 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000

Преобразователи термоэлектрические (термопары) в мягкой изоляции (поверхностные)

Конструктивное исполнение

Модель

Тип изоляции

Диаметр термоэлектродной проволоки, мм

Длина
термопары
L, м

Длина
кабельного
вывода
l, мм

Конструктивное исполнение

011

нить К11С6

0,5; 0,7; 1,2

1,5
5
10
15
20
30

-

Конструктивное исполнение

021

трубка МКРц

0,5; 0,7; 1,2; 3,2

-

Конструктивное исполнение

031

трубка МКРц

0,5; 0,7; 1,2

по заказу - любая



Характеристика

Модель 011

Модель 021

Номинальная статическая характеристика

К(ХА)

L(ХК)

К(ХА)

L(ХК)

Рабочий диапазон измеряемых температур

-50...+300 °С

-50...+300 °С

-50...+1100 °С

-50...+600 °С

Класс допуска

2

2

Показатель тепловой инерции

не более 3 с

не более 3 с
